Del vástago al asiento: una mirada en profundidad a las diferentes partes de una válvula

Válvulas son componentes esenciales utilizados en una amplia gama de industrias para controlar el flujo de fluidos, gases u otras sustancias. Consisten en varias partes que trabajan juntas para regular, iniciar o detener el flujo. Echemos un vistazo en profundidad a las diferentes partes de una válvula:

1. Cuerpo: El cuerpo de la válvula sirve como la carcasa exterior principal que alberga los componentes internos. Proporciona la integridad estructural y los puntos de conexión para unir la válvula a la tubería o al sistema. El cuerpo generalmente está hecho de materiales como latón, hierro fundido, acero inoxidable u otras aleaciones adecuadas, según la aplicación y el fluido que se esté controlando.

2. Bonete: El bonete es la cubierta o parte superior de la válvula que protege las partes internas y proporciona un sello. Por lo general, se emperna o se atornilla al cuerpo de la válvula. En algunos casos, el casquete también alberga componentes como el vástago, la empaquetadura y el actuador. El diseño del casquete puede variar según el tipo de válvula y sus condiciones de funcionamiento.

3. Disco o Elemento de Cierre: El disco, también conocido como elemento de cierre, es el componente que se mueve dentro del cuerpo de la válvula para abrir, cerrar o regular el flujo. Puede adoptar diferentes formas según el tipo de válvula, como compuerta, bola, tapón, mariposa o globo. El disco generalmente está conectado al vástago de la válvula y es responsable de controlar el flujo de fluido a través de la válvula.

4. Vástago: El vástago es un componente similar a una varilla que conecta el actuador (si está presente) al disco. Transmite el movimiento o la fuerza del actuador para abrir o cerrar la válvula. El vástago se extiende a través del casquete y, a menudo, tiene un arreglo de empaque para evitar fugas alrededor del vástago. En algunas válvulas, el vástago puede tener características adicionales como una manija o un volante para la operación manual.

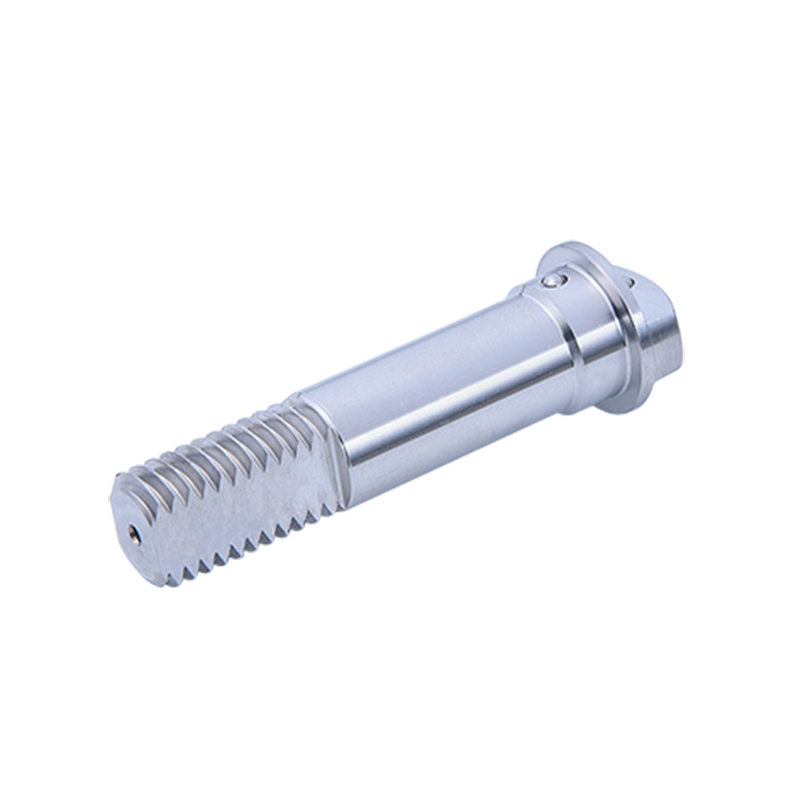

Vástago de acero inoxidable
